CTI PS16u mini MULTI-SWITCH 1-kanaal van 16Amp op 1/2CH Envelop

CTI PS16u mini MULTI-SWITCH 1-kanaal van 16Amp op 1/2CH Envelop


U-versie Schakeld naar Onder , VOOR GROTE STROMEN!

Voor uw Halogeenlamp
1 kanaal schakelen tot wel 16Amp!
met 1x simpele 3 standen schakelaar of stick op 1/2 servokanaal.
Deze is er in verschillende uitvoeringen. U en O-versie



€ 19.95


Op voorraad


Artikelcode: PS16u

CTI PS16u mini MULTI-SWITCH  1-kanaal van 16Amp op 1/2CH  Envelop


  • Productinformatie

Handleiding en aansluitschema miniswitch  PS16 versie O of U

De reden:
Goedkoper en alle minkabels moeten van alle voedingen moeten toch in 1 punt samenkomen om storingen te voorkomen.
Net als bij een auto, het zogenaamde massapunt!  "De minpool"
De zwarte negatieve batterij kabel is in de nieuwe versie vanaf de print niet meer naar buiten gebracht omdat het niet nodig is tot 3 ampère.
Zeer zelden worden grotere stromingen vereist, als u dat toch wilt, kunt u dat doen door het etiket te verwijderen en een kabel vastsolderen aan het pre-vertind pad onderaan.
Wilt u echt hogere stromen schakelen, gebruik dan een (auto)relais. De schakelstroom is dan maar +/- 30-60mA

Schakelmodule voor 1x  In/Uit  Funktie tot 16 Ampére

1kanaal van max 16 Ampère met "1/2" Servo RC-Kanaal schakelen !
Met een moduul dat kleiner als een eurocent is!!!

Het is niet alleen dat er de kleinste 8-Bit-Controller van de wereld is ingebouwd!!
Het is vermoedelijk ook nog eens het kleinste Multi-processorsystem  van de wereld!
In de PS16 zitten namelijk maar liefst 2 PIC10-Processoren !
Hierdoor worden de gegeven commando’s verdeeld en zorgen zodoende voor een zeer snelle verwerking en flexibiliteit van de mogelijke schakelingen.

De schakeluitgangen kunnen op de volgende wijze in- of uitgeschakeld worden:
We nemen als voorbeeld “de stick”.

Bij de PS16o versie Stick lang naar boven (oben)         = Schakeluitgang  1 IN of UIT

Bij de PS16u versie Stick lang naar onder (unten) = Schakeluitgang  1 IN of UIT

(lang = 1 Seconde of meer)

In de zender zijn geen veranderingen nodig als je met de Stick schakelt.
Anderzijds kan men een 3 standen (moment) schakelaar op een vrij servokanaal in de zender monteren.

Op de corresponderende uitgang van de Ontvanger wordt dan de miniswitch PS16o -u aangesloten.
Indien u beide wilt gebruiken kan dat met een Y-kabel

Technische Gegevens:

De Mosfet-Transistoren zijn voor duurstromen van 4 Ampère beveiligd en uitgevoerd per FET (4x).
Zij kunnen echter voor een korte tijd piekstromen verdragen tot wel 28 Ampère.
Maximale Spanning is 20 Volt. RDSON is  29 Milliohm.
Dat heeft tot gevolg dat met een duurstroom van 16 Ampère  er een warmteverlies ontstaat van een halve (1/2) Watt per FET!

Let Op:

  • Indien u niet zeker bent van het stroomverbruik plaats dan ter bescherming van de elektronica een zweefzekering van 5-15 A in de leiding!
  • Bij zend- en ontvangststoringen van diverse aard of bij een mogelijk defect aan het moduul,
     kan het zijn dat er een uitgang onbedoeld wordt in- of uitgeschakeld. Houd er rekening mee dat er dan schade aan uw apparatuur kan optreden.

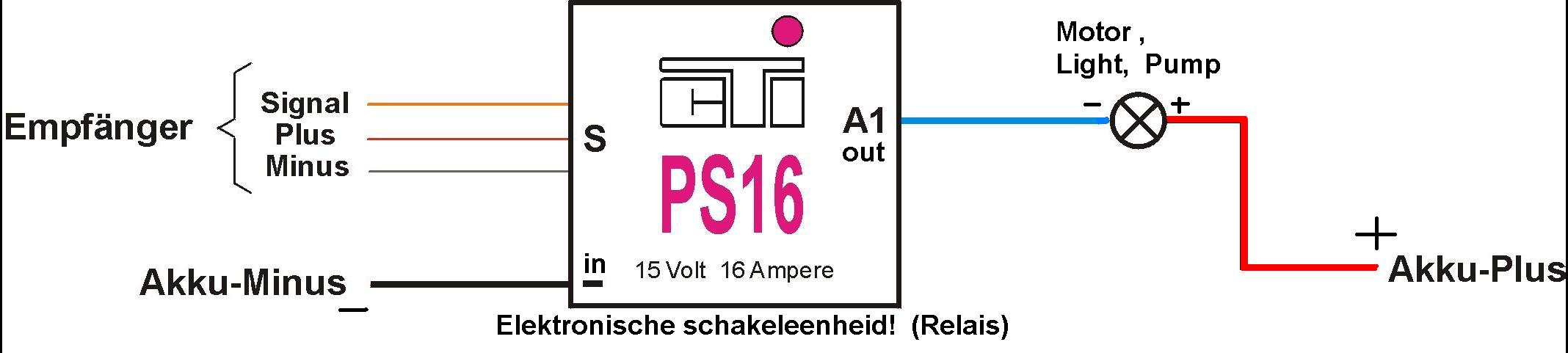

AANSLUITSCHEMA:
