CTI PS2BR mini MULTI-SWITCH 2-kanaal van 4Amp op 1CH Envelop

CTI PS2BR mini MULTI-SWITCH 2-kanaal van 4Amp op 1CH Envelop


Voor automatische Remlichten en Achteruitrijlampen

Moduul voor Remlichten en Achteruitrijlampen
Aansluiten op het snelheids servokanaal.
1x Y-kabel is dan nodig.



€ 19.95


Op voorraad


Artikelcode: PS2BR

CTI PS2BR mini MULTI-SWITCH  2-kanaal van 4Amp op 1CH  Envelop


  • Productinformatie
  • Deze klanten kochten ook deze artikelen

Gebruikershandleiding voor schakelmoduul  PS2BR

De reden:
Goedkoper en alle minkabels moeten van alle voedingen moeten toch in 1 punt samenkomen om storingen te voorkomen.
Net als bij een auto, het zogenaamde massapunt!  "De minpool"
De zwarte negatieve batterij kabel is in de nieuwe versie vanaf de print niet meer naar buiten gebracht omdat het niet nodig is tot 3 ampère.
Zeer zelden worden grotere stromingen vereist, als u dat toch wilt, kunt u dat doen door het etiket te verwijderen en een kabel vastsolderen aan het pre-vertind pad onderaan.
Wilt u echt hogere stromen schakelen, gebruik dan een (auto)relais. De schakelstroom is dan maar +/- 30-60mA

Schakelmoduul voor Remlichten en Achteruitrijlampen
afhankelijk van het stuursignaal van de zenderstick en/of aansluiting op de ontvanger.
Twee negatief (massa -) schakelende uitgangen van maximaal 4 Ampère.
Eventueel te vergroten door met een relais te schakelen.

Het schakelmoduul PS2BR wordt parallel over het (snelheid)regelaarsignaal van de ontvanger aangesloten. (Bijvoorbeeld met een Y-Kabel )

Gedurende het inschakelen van de ontvanger leert het schakelmoduul zelf aan de hand van de actuele stand van de stick de nulinstelling.
Dus de momentele stand bij het inschakelen. ZELFLEREND!
Als dit geen reële stand is voor het moduul neemt hij zelf een geprogrammeerde waarde aan.
De stand kun je manipuleren door de zenderstick in de gewenste stand te zetten, en de zender kortstondig uit en dan weer aan te zetten.

In stilstand wordt het REMLICHT even kort aangestuurd voor maximaal 8 seconden.
Deze waarde is voorgeprogrammeerd en kan niet veranderd worden.
Wordt nu de rijstick van de zender naar voren gedrukt of naar achteren gedrukt gaat het remlicht meteen uit.
Als nu weer naar de midden of nulstand wordt verplaatst, gaat het remlicht weer aan en na 8 seconden weer uit.
Dus REMLICHT blijft maximaal 8 seconden branden.

Als men de stick zo beweegt dat het voertuig/truck/boot of wat dan ook achteruit beweegt,
worden automatisch de achteruitrijlampen ingeschakeld.
Er kan natuurlijk ook iets anders worden aangesloten!!

Extra functie van het doorschakelen van een remsysteem wat al aanwezig is!

Wordt in plaats van het ontvanger (regelaar) signaal bijvoorbeeld
een signaal van de aanwezige reminrichting aangesloten op de PS2BR deze moet dan wel negatief schakelend zijn.
Dan wordt dit signaal een op een doorgevoerd.
Echter de maximale brandduur is dan weer begrenst op maximaal 8 seconden.

In de zender zijn dus geen aanpassingen nodig, of je moet dat zelf met een schakelaar willen bedienen! (kost dan een servokanaal)

Technische Daten

De Mosfet-Transistoren zijn voor duurstromen van 4 Ampère geschikt.
Maar ze kunnen kortstondig stromen van 26 Ampère verdragen.
Maximale Spanning is 20 Volt. RDSON is  29 Milliohm.
Dat heeft tot gevolg dat bij een duurstroom van 4 Ampère maar een warmteverlies optreed van nog geen halve Watt!

Opgelet:

  • Zet een zekering van +/- 4 Ampere in de MIN leiding van de miniswitch om beschadiging van uw dure elektronica te voorkomen.
  • Bij Radiostoringen of een defect aan het moduul kan het voorkomen dat een uitgang onbedoeld geschakeld wordt. Schakel in dit geval zender en ontvanger uit en zoek de oorzaak!

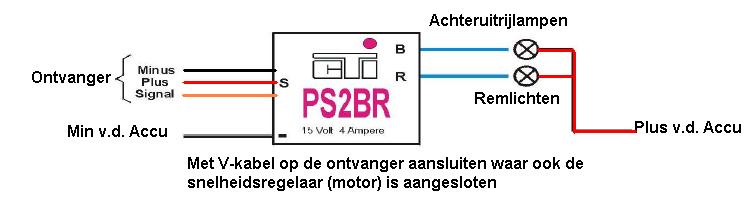

Aansluitschema:
