CTI PS4a mini MULTI-SWITCH 4-kanaals -4Amp op 1CH Envelop

CTI PS4a mini MULTI-SWITCH 4-kanaals -4Amp op 1CH Envelop


ALS ALTERNATIEF Graupner SXM modul nr. 3971

4 aparte kanalen kan schakelen tot 4Amp
met 1x simpele 3 standen schakelaar of stick op 1 servokanaal.
Deze is er in verschillende uitvoeringen.



€ 19.95


UITVERKOCHT


Artikelcode: PS4a

CTI PS4a mini MULTI-SWITCH  4-kanaals -4Amp op 1CH  Envelop


  • Productinformatie
  • Toebehoren Opties

Handleiding Multi-miniswitch  PS4a  (Nieuwe versie vanaf 01-2010)

De reden:
Goedkoper en alle minkabels moeten van alle voedingen moeten toch in 1 punt samenkomen
om storingen te voorkomen. Net als bij een auto, het zogenaamde massapunt!  "De minpool"
De zwarte negatieve batterij kabel is in de nieuwe versie vanaf de print
niet meer naar buiten gebracht omdat het niet nodig is tot 3 ampère.
Zeer zelden worden grotere stromingen vereist, als u dat toch wilt,
kunt u dat doen door het etiket te verwijderen en een kabel vastsolderen aan het pre-vertind pad onderaan.
Wilt u echt hogere stromen schakelen, gebruik dan een (auto)relais.
De schakelstroom is dan maar +/- 30-60mA

Schakelmodule voor 4 In/Uit-Funkties op 1 servokanaal.

Met een moduul dat kleiner als een eurocent is!!!
Het is niet alleen dat er de kleinste 8-Bit-Controller van de wereld is ingebouwd!!
Het is vermoedelijk ook nog eens het kleinste Multi-processorsystem  van de wereld!
In de PS4a zitten namelijk maar liefst 2 PIC10-Processoren !
Hierdoor worden de gegeven commando’s verdeeld en zorgen zodoende
voor een zeer snelle verwerking en flexibiliteit van de mogelijke schakelingen.

De vier schakeluitgangen kunnen op de volgende wijze in- of uitgeschakeld worden:
We nemen als voorbeeld “de stick”.
Stick kort naar links         = Schakeluitgang  1 IN of UIT
Stick lang naar links         = Schakeluitgang  2 IN of UIT
Stick kort naar rechts         = Schakeluitgang  3 IN of UIT
Stick lang naar rechts         = Schakeluitgang  4 IN of UIT
(lang = 1 Seconde of meer)
In de zender zijn geen veranderingen nodig als je met de Stick schakelt.
Anderzijds kan men een 3 standen (moment / puls ) schakelaar op een
vrij servokanaal in de zender monteren.

Op de corresponderende uitgang van de Ontvanger wordt dan de miniswitch aangesloten.

Technische Gegevens:
De Mosfet-Transistoren zijn voor duurstromen van maximaal 4 Ampère beveiligd en uitgevoerd.
Zij kunnen echter voor een korte tijd piekstromen verdragen tot wel 26 Ampère.
Maximale Spanning is 20 Volt. RDSON is  29 Milliohm.
Dat heeft tot gevolg met een duurstroom van 4 Ampère een warmteverlies heeft van minder dan 1/2 Watt!
Let Op:
  • Plaats een zekering van 3Amp in de plus of min leiding ter bescherming van uw componenten!
  • Bij hogere stromen is het beter een relais laten schakelen!! Dit beschermt de elektronica
  • Bij zend- en ontvangststoringen van diverse aard of bij een mogelijk defect aan het moduul,
       kan het zijn dat er een uitgang onbedoeld wordt in- of uitgeschakeld.
     Houd er rekening mee dat er dan schade aan uw apparatuur kan optreden.

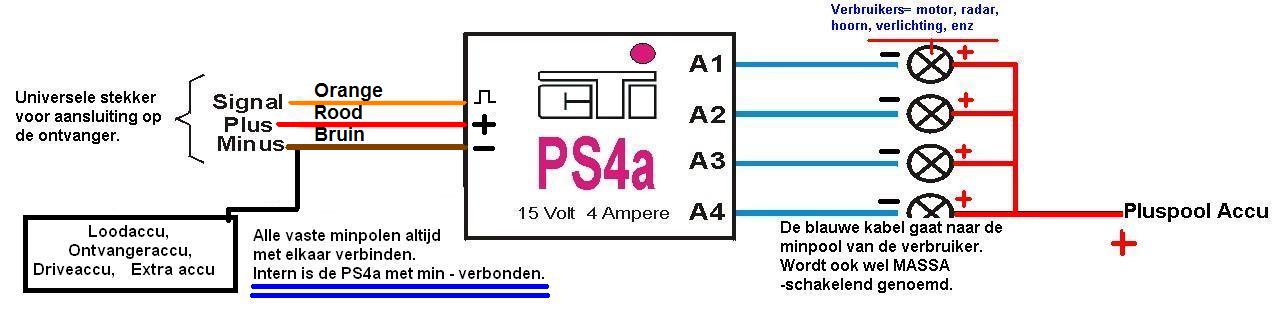

AANSLUITSCHEMA:
