CTI PS4aT mini MULTI-SWITCH 4-kanaals -4Amp op 1CH Envelop

CTI PS4aT mini MULTI-SWITCH 4-kanaals -4Amp op 1CH Envelop


ALS ALTERNATIEF Graupner SXM modul nr. 3971

MET PULS / MEMORY FUNKTIE! bijv. seinen,claxon
4 aparte kanalen kan schakelen tot 4Amp
met 1x simpele 3 standen schakelaar of stick op 1 servokanaal.
Deze is er in verschillende uitvoeringen.



€ 19.95


Op voorraad


Artikelcode: PS4aT

CTI PS4aT mini MULTI-SWITCH  4-kanaals -4Amp op 1CH  Envelop


  • Productinformatie

Handleiding en aansluitschema Multi-miniswitch  PS4aT

(Nieuwe versie vanaf 01-2010)
De reden:
Goedkoper en alle minkabels moeten van alle voedingen moeten toch in 1 punt samenkomen om storingen te voorkomen.
Net als bij een auto, het zogenaamde massapunt! "De minpool"
De zwarte negatieve batterij kabel is in de nieuwe versie vanaf de print niet meer naar buiten gebracht omdat het niet nodig is tot 3 ampère.
Zeer zelden worden grotere stromingen vereist, als u dat toch wilt, kunt u dat doen door het etiket te verwijderen en een kabel vastsolderen aan het pre-vertind pad onderaan.
Wilt u echt hogere stromen schakelen, gebruik dan een (auto)relais. De schakelstroom is dan maar +/- 30-60mA

Schakelmodule voor 4 In/Uit-Funkties waarvan 2 met Tiptoets

4 keer 4 Ampère met "één" Servo RC-Kanaal schakelen !
Met een moduul dat kleiner als een eurocent is!!!

Het is niet alleen dat er de kleinste 8-Bit-Controller van de wereld is ingebouwd!!
Het is vermoedelijk ook nog eens het kleinste Multi-processorsystem  van de wereld!
In de PS4aT zitten namelijk maar liefst 2 PIC10-Processoren !
Hierdoor worden de gegeven commando’s verdeeld
en zorgen zodoende voor een zeer snelle verwerking en flexibiliteit van de mogelijke schakelingen.

De vier schakeluitgangen kunnen op de volgende wijze in- of uitgeschakeld worden:
We nemen als voorbeeld “de stick”.

Stick kort naar links         = A1 Schakeluitgang   IN of UIT
Stick kort naar rechts         = A2 Schakeluitgang   IN of UIT
Stick lang naar links =  Tiptoets uitgang  T1  IN net zolang stick/schakelaar weer neutraal staat =UIT
Stick lang naar rechts =Tiptoets uitgang  T2  IN net zolang stick/schakelaar weer neutraal staat =UIT
(lang = 1 Seconde of meer)

In de zender zijn geen veranderingen nodig als je met de Stick schakelt.
Anderzijds kan men een 3 standen (moment) schakelaar op een vrij servokanaal in de zender monteren.
Op de corresponderende uitgang van de Ontvanger wordt dan de miniswitch aangesloten.

Technische Gegevens:

De Mosfet-Transistoren zijn voor duurstromen van maximaal 4 Ampère beveiligd en uitgevoerd.
Zij kunnen echter voor een korte tijd piekstromen verdragen tot wel 26 Ampère.
Maximale Spanning is 20 Volt. RDSON is  29 Milliohm.
Dat heeft tot gevolg dat met een duurstroom van 4 Ampère  er een warmteverlies ontstaat van een halve (1/2) Watt!

Let Op:

  • Voor uw veiligheid en dat van de componenten is afzekering van de bedrading noodzakelijk,
     gebruik hiervoor een zwevende zekering van 2-4A in de min-kabel.
  • Bij zend- en ontvangststoringen van diverse aard of bij een mogelijk defect aan het moduul,
     kan het zijn dat er een uitgang onbedoeld wordt in- of uitgeschakeld.
     Houd er rekening mee dat er dan schade aan uw apparatuur kan optreden.

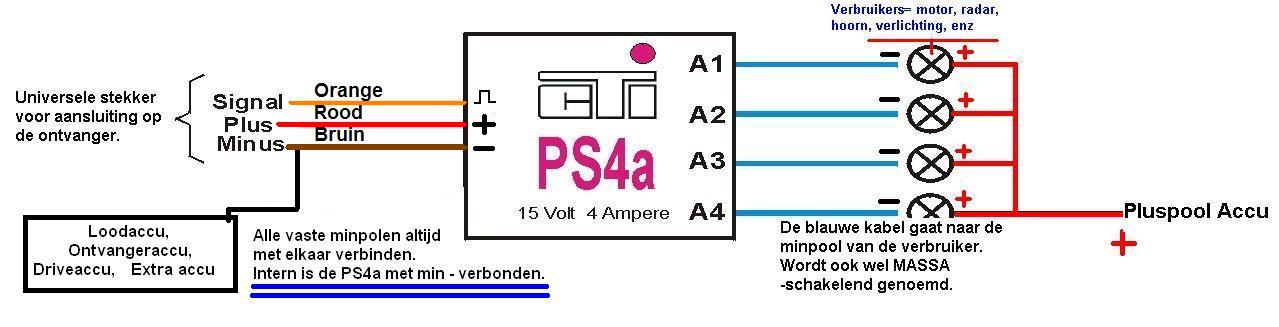

AANSLUITSCHEMA:  hetzelfde als PS4a
