CTI PS4b8 mini MULTI-SWITCH 4-kanaals -4Amp op 1CH Envelop

CTI PS4b8 mini MULTI-SWITCH 4-kanaals -4Amp op 1CH Envelop


2x puls AAN/UIT + 2x Knipperlicht 8sec en Alarm AAN/UIT

MET KNIPPERLICHT Alarm en 2x schakel FUNKTIE!
4 aparte kanalen kan schakelen tot 4Amp
met 1x simpele 3 standen schakelaar of stick op 1 servokanaal.
Deze is er in verschillende uitvoeringen.



€ 19.95


Op voorraad


Artikelcode: PS4b8

CTI PS4b8 mini MULTI-SWITCH  4-kanaals -4Amp op 1CH  Envelop


  • Productinformatie

Gebruikershandleiding  PS4b8 (met knipperlicht)

De reden:
Goedkoper en alle minkabels moeten van alle voedingen moeten toch in 1 punt samenkomen om storingen te voorkomen.
Net als bij een auto, het zogenaamde massapunt!  "De minpool"
De zwarte negatieve batterij kabel is in de nieuwe versie vanaf de print niet meer naar buiten gebracht omdat het niet nodig is tot 3 ampère.
Zeer zelden worden grotere stromingen vereist, als u dat toch wilt, kunt u dat doen door het etiket te verwijderen en een kabel vastsolderen aan het pre-vertind pad onderaan.
Wilt u echt hogere stromen schakelen, gebruik dan een (auto)relais. De schakelstroom is dan maar +/- 30-60mA

Schakelmodul voor 4 In/Uit-Functies, 2 daar van zijn als knipperlicht uitgevoerd.

4 keer 4 Ampere met "één" Servo RC-Kanaal schakelen !
Met een moduul dat kleiner als een eurocent is!!!

Het is niet alleen dat er de kleinste 8-Bit-Controller van de wereld is ingebouwd!!
Het is vermoedelijk ook nog eens het kleinste Multi-processorsystem  van de wereld!
In de PS4b zitten namelijk maar liefst 2 x PIC10-Processoren !
Hierdoor worden de gegeven commando’s verdeeld en zorgen zodoende voor een zeer snelle verwerking en flexibiliteit van de mogelijke schakelingen.

De vier schakeluitgangen kunnen op de volgende wijze in- of uitgeschakeld worden:
We nemen als voorbeeld “de stick”.  Maar dit kan ook een schakelaar op de zender zijn.

Stick kort naar links  = knippersignaaluitgang  B1 start/stop
Stick kort naar rechts = knippersignaaluitgang  B2 start/stop
Knipperlicht schakelt automatisch uit na 8x knipperen!
Als men beide knipperlichten activeerd als alarmlicht, gaan deze niet vanzelf uit!
De knipperfrequentie is op 320 ms in en 320 ms uit geprogrammeerd
Gewone schakelfunktie
Stick lang naar links         = Schakeluitgang  A3 schakelt  IN of UIT
Stick lang naar rechts         = Schakeluitgang  A4 schakelt  IN of UIT
(lang = 0,6 Seconde of meer)

In de zender zijn geen veranderingen nodig als je met de Stick schakelt.
Anderzijds kan men een 3 standen (moment) schakelaar op een vrij servokanaal in de zender monteren.
Men kan ook beide B uitgangen tegelijk schakelen zodat men alarmlichten heeft.
De knipperfrequentie is op 320 ms in en 320 ms uit geprogrameerd

Op de corresponderende uitgang van de Ontvanger wordt dan de miniswitch aangesloten.

Technische Gegevens:

De Mosfet-Transistoren zijn voor duurstromen van maximaal 4 Ampere beveiligd en uitgevoerd.
Zij kunne echter voor een korte tijd piekstromen verdragen tot wel 26 Ampere.
Maximale Spanning is 20 Volt. RDSON is  29 Milliohm.
Dat heeft tot gevolg dat met een duurstroom van 4 Ampere  er een warmteverlies ontstaat van een halve (1/2) Watt!

Let Op:

  • Bij zend- en ontvangststoringen van diverse aard of bij een mogelijk defect aan het moduul,
kan het zijn dat er een uitgang onbedoeld wordt in- of uitgeschakeld.
Houd er rekening mee dat er dan schade aan uw apparatuur kan optreden.

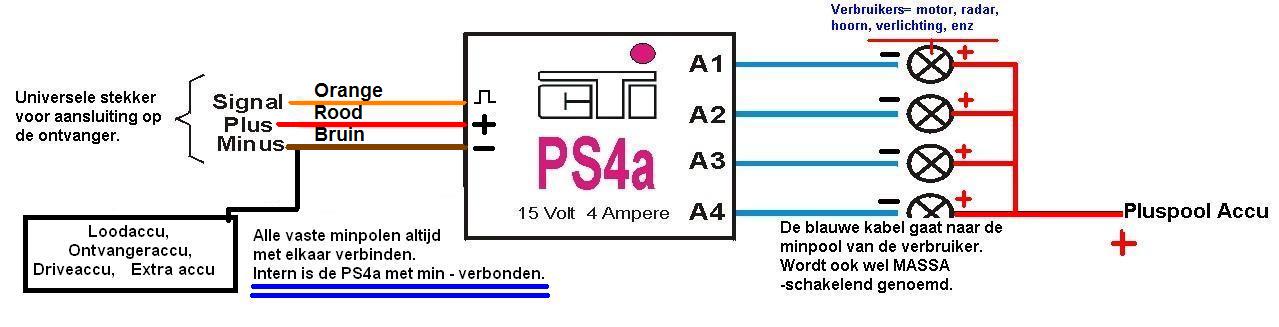

AANSLUITSCHEMA: Geldt hetzelfde voor de PS4A
