CTI PS4u mini MULTI-SWITCH  4-kanaals -4Amp op 1/2 CH  Envelop


  • Productinformatie

Handleiding Multi-miniswitch  PS4u+PS4o 8 channels

Opmerking:
Indien u deze op een robbe multiprop modul+ decoder 4+4 gebruikt, werken deze prima op de schakelaars bij de 40mhz uitvoering.
Zo kunt u de 8 kanaals module nog met max 32 schakelkanalen uitbreiden.
Echter heeft u het JETI 2,4GHz systeem moet de high- en low limit in de ontvanger van betreffende kanaal op de volgende waarden zetten.
Bij SET OUTPUT PIN gaat u naar gewenste kanaal Y?? en scroll naar:
High limit 2,05ms
Low limit 0,95ms
Dan moet het geheel functioneren.

De reden:
Goedkoper en alle minkabels moeten van alle voedingen moeten toch in 1 punt samenkomen om storingen te voorkomen.
Net als bij een auto, het zogenaamde massapunt!  "De minpool"
De zwarte negatieve batterij kabel is in de nieuwe versie vanaf de print niet meer naar buiten gebracht omdat het niet nodig is tot 3 ampère.
Zeer zelden worden grotere stromingen vereist, als u dat toch wilt, kunt u dat doen door het etiket te verwijderen en een kabel vastsolderen aan het pre-vertind pad onderaan.
Wilt u echt hogere stromen schakelen, gebruik dan een (auto)relais. De schakelstroom is dan maar +/- 30-60mA


Schakelmodule voor 4 In/Uit-Funkties op 1/2  servokanaal.

Met een moduul dat kleiner als een eurocent is!!!
Het is niet alleen dat er de kleinste 8-Bit-Controller van de wereld is ingebouwd!!
Het is vermoedelijk ook nog eens het kleinste Multi-processorsystem  van de wereld!
In de PS4x zitten namelijk maar liefst 2 PIC10-Processoren !
Hierdoor worden de gegeven commando’s verdeeld en zorgen zodoende voor een zeer snelle verwerking en flexibiliteit van de mogelijke schakelingen.

De vier schakeluitgangen kunnen op de volgende wijze in- of uitgeschakeld worden:
We nemen als voorbeeld “de stick”.
Stick-schakelaar 1x kort naar rechts tippen         = Schakeluitgang  1u  IN of UIT
Stick-schakelaar 2x kort naar rechts tippen         = Schakeluitgang  2u  IN of UIT
Stick-schakelaar 3x kort naar rechts tippen         = Schakeluitgang  3u  IN of UIT
Stick-schakelaar 4x kort naar rechts tippen         = Schakeluitgang  4u  IN of UIT

Heb je op de andere zijde dmv een y- kabel de PS4o zitten geldt voor de andere 4.
Stick-schakelaar 1x kort naar links tippen         = Schakeluitgang  1o  IN of UIT
Stick-schakelaar 2x kort naar links tippen         = Schakeluitgang  2o  IN of UIT
Stick-schakelaar 3x kort naar links tippen         = Schakeluitgang  3o  IN of UIT
Stick-schakelaar 4x kort naar links tippen         = Schakeluitgang  4o  IN of UIT

In de zender zijn geen veranderingen nodig als je met de Stick schakelt.
Anderzijds kan men een 3 standen (moment / puls ) schakelaar op een vrij servokanaal in de zender monteren.

Op de corresponderende uitgang van de Ontvanger wordt dan de miniswitch aangesloten.

Technische Gegevens:
De Mosfet-Transistoren zijn voor duurstromen van maximaal 4 Ampère beveiligd en uitgevoerd.
Zij kunnen echter voor een korte tijd piekstromen verdragen tot wel 26 Ampère.
Maximale Spanning is 20 Volt. RDSON is  29 Milliohm.
Dat heeft tot gevolg met een duurstroom van 4 Ampère een warmteverlies heeft van minder dan 1/2 Watt!
Let Op:
  • Plaats een zekering van 3Amp in de plus of min leiding ter bescherming van uw componenten!
  • Bij hogere stromen is het beter een relais laten schakelen!! Dit beschermt de elektronica
  • Bij zend- en ontvangststoringen van diverse aard of bij een mogelijk defect aan het moduul, kan het zijn dat er een uitgang onbedoeld wordt in- of uitgeschakeld.
     Houd er rekening mee dat er dan schade aan uw apparatuur kan optreden.

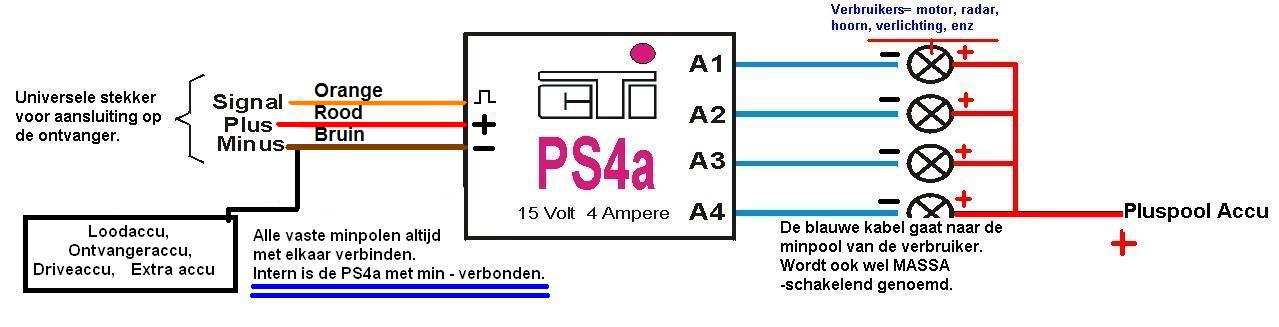

AANSLUITSCHEMA:   Hetzelfde als de PS4??
