CTI THOR 15 SERVO 180gr motorelektronica voor BIG Servo 18A

Envelop

€ 29.95 *Prijzen zijn inclusief btw

Fabrikant: CTI Modellbau
Artikelcode: THOR15SERVO

0 ster(ren) met 0 review(s) Schrijf een review

Op voorraad

Aantal

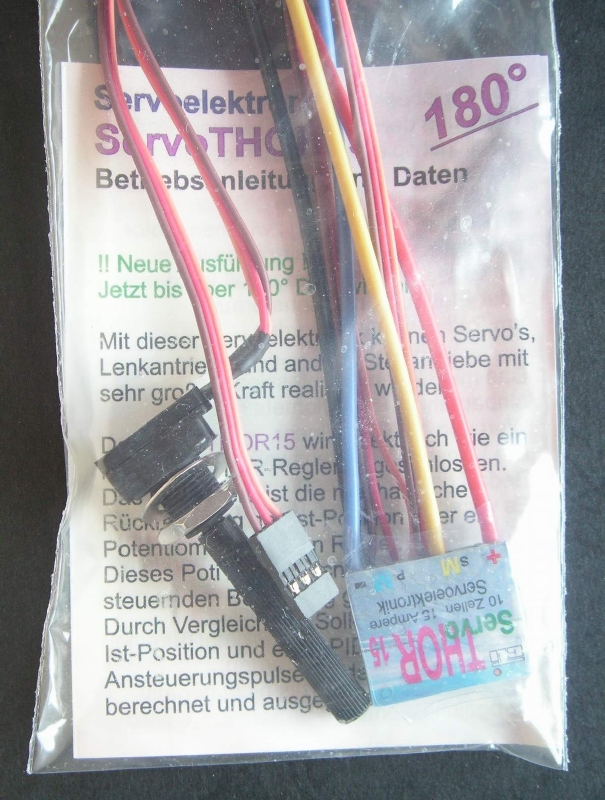

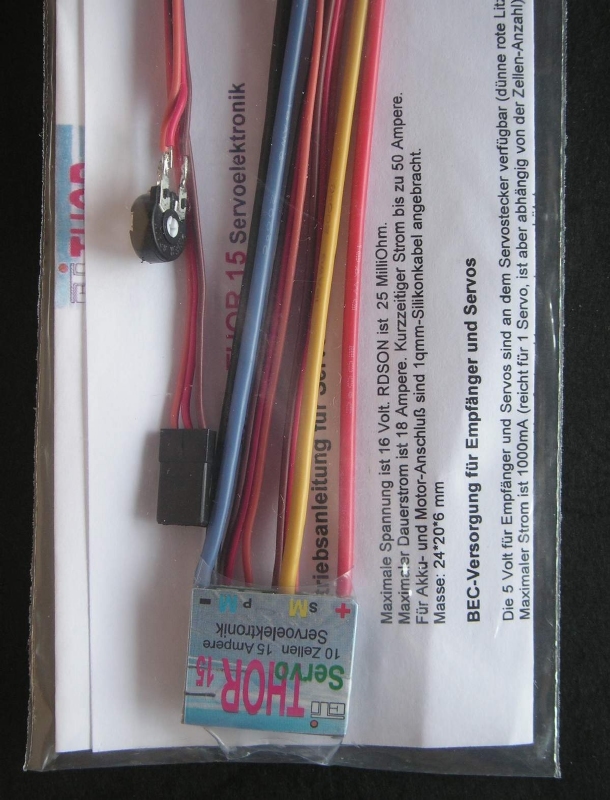

HANDLEIDING VOOR de Servo elektronica ServoTHOR15

Voor gevorderde bouwer.

Spanning is van 6 -10 cellen en 12 Volt loodaccu.

RDSON is 25 MilliOhm.

Maximale Duurstroom is 18 Ampere. Kortstondige Stroom <1sec tot wel 30 Ampere.

Voor Accu- en Motor- Aansluiting zijn 1qmm-Siliconenkabel aangebracht.

Afmetingen: 24*20*7 mm , Gewicht +/- 16 gr

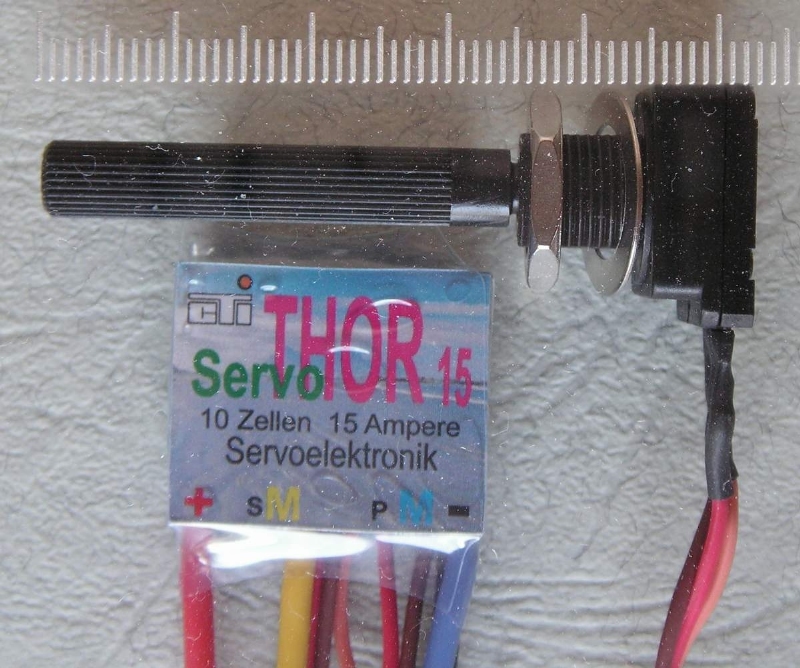

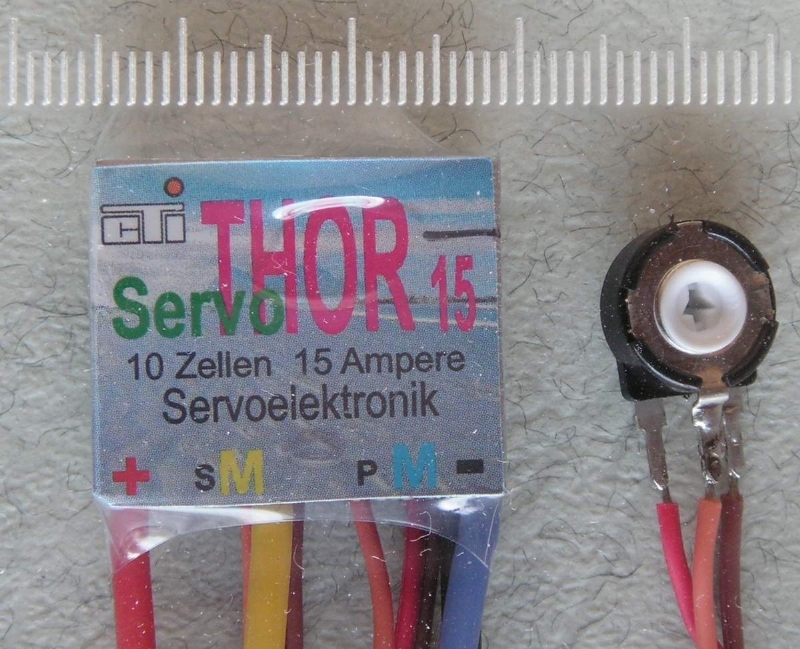

De POTI instelling voor stand servo (motor)

Deze wordt d.m.v. een overbrenging (tandwiel, riem, enz) aan de motoras gekoppeld.

Of op de uitgaande as van het te sturen element. Denk aan de maximale draaihoek.

Overeenkomstig de stand van de stick of schakelaar in de zender zal de motor van de BIG Servo dan de juiste stand innemen.

Het e.e.a, zal door de modelbouwer gekalibreerd en dus afgesteld moeten worden.

Je kunt deze servoregelaar zien als de elektronica van een gigaservo met stromen tot wel 18amp.

Elke motor kan er mee aangestuurd worden.

Dus speciaal voor zeer zware spindelsystemen, liften, deuren, stuurinrichtingen.

BEC-Verzorging voor Ontvanger en Servo’s

De 5,5 Volt voor Ontvanger en Servo’s is dan aan de Servostekker aanwezig (dunne rode draad). Maximale Stroom is 1000mA (goed voor 2 Servos, maar is afhankelijk van het cellen aantal).

Deze spanning is kortsluitvast en temperatuur gezekerd.

LET OP: Bij overtemperatuur schakelt automatisch de voedingsspanning naar de ontvanger af en is dus stroomloos. (gevaar voor ongeval)! Dus graag bij twijfel uitvoerig testen met belaste servo’s. (Hiervoor zou men elastieken aan de servo’s kunnen doen voor simulatie)

In/Uit-Schakelen van de Regelaar!

Als de Ontvanger is uitgeschakeld zal de regelaar geen stroom meer aan de motor leveren en zal deze zeker stil gaan staan. In deze toestand werkt de regelaar echter nog steed omdat deze meestal ook op een externe bron aangesloten zit. Hij gebruikt echter dan maar een paar milliAmpére.

UITSCHAKELEN VAN DE REGELAAR ALS ER GEEN ONTVANGERACCU WORDT GEBRUIKT:

De dunne rode kabel (middelste) vanuit de regelaar (servokabel) NIET onderbreken men gebruikt dan de BEC van de regelaar /of er een schakelaar tussen monteren.

UITSCHAKELEN VAN DE REGELAAR ALS ER WEL EEN ONTVANGERACCU WORDT GEBRUIKT:

De dunne rode kabel (middelste) onderbreken of uit de stekker halen door het kunststoflipje van de stekker iets op te tillen. Schakelaar dan in de ontvangeraccukabel inbouwen.

LET OP:

ALTIJD een zekering (zweef) ter waarde van het maximum van de regelaar plaatsen in de min- of plusleiding, of in een van de motordraden!

Voor de eerste in gebruikname is het beter de reikwijdte te testen van de RC apparatuur omdat de regelaar zeer steile schakelflanken heeft!
Bij een defecte regelaar kan het voorkomen dat bij uitgeschakelde ontvanger toch de motor gaat draaien.
