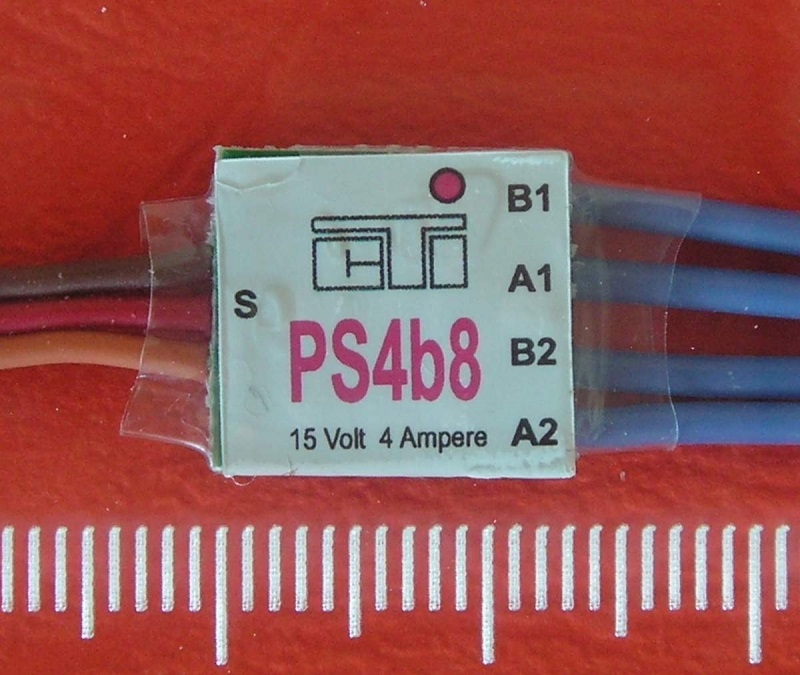

CTI PS4b8 mini MULTI-SWITCH 4-kanaals -4Amp op 1CH

De reden:

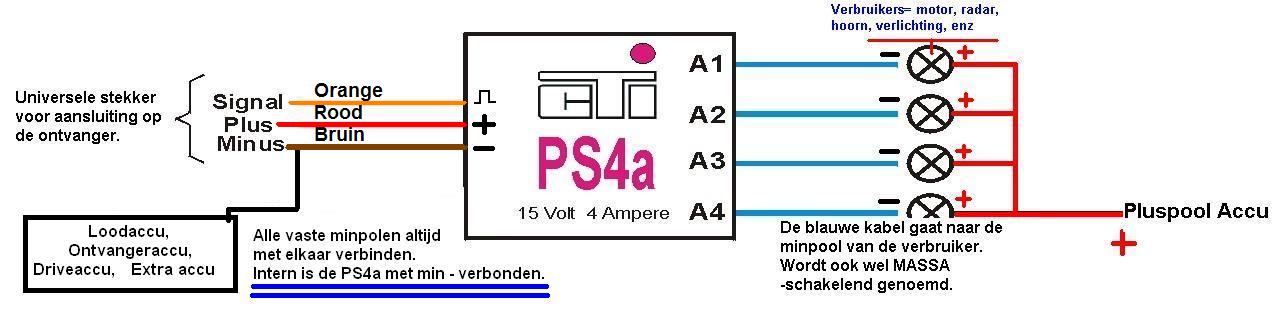

Goedkoper en alle minkabels moeten van alle voedingen moeten toch in 1 punt samenkomen om storingen te voorkomen.

Net als bij een auto, het zogenaamde massapunt!  "De minpool"

Schakelmodul voor 4 In/Uit-Functies, 2 daar van zijn als knipperlicht uitgevoerd.

4 keer 4 Ampere met "één" Servo RC-Kanaal schakelen !
Met een moduul dat kleiner als een eurocent is!!!

Het is niet alleen dat er de kleinste 8-Bit-Controller van de wereld is ingebouwd!!
Het is vermoedelijk ook nog eens het kleinste Multi-processorsystem  van de wereld!
In de PS4b zitten namelijk maar liefst 2 x PIC10-Processoren !
Hierdoor worden de gegeven commando’s verdeeld en zorgen zodoende voor een zeer snelle verwerking en flexibiliteit van de mogelijke schakelingen.

De vier schakeluitgangen kunnen op de volgende wijze in- of uitgeschakeld worden:

Stick kort naar links  = knippersignaaluitgang  B1 start/stop

Stick kort naar rechts = knippersignaaluitgang  B2 start/stop

Gewone schakelfunktie
Stick lang naar links         = Schakeluitgang  A3 schakelt  IN of UIT
Stick lang naar rechts         = Schakeluitgang  A4 schakelt  IN of UIT
(lang = 0,6 Seconde of meer)

In de zender zijn geen veranderingen nodig als je met de Stick schakelt.

De Mosfet-Transistoren zijn voor duurstromen van maximaal 4 Ampere beveiligd en uitgevoerd.

Zij kunne echter voor een korte tijd piekstromen verdragen tot wel 26 Ampere.

Maximale Spanning is 20 Volt. RDSON is  29 Milliohm.

Dat heeft tot gevolg dat met een duurstroom van 4 Ampere  er een warmteverlies ontstaat van een halve (1/2) Watt!

Let Op:

kan het zijn dat er een uitgang onbedoeld wordt in- of uitgeschakeld.

Houd er rekening mee dat er dan schade aan uw apparatuur kan optreden.
